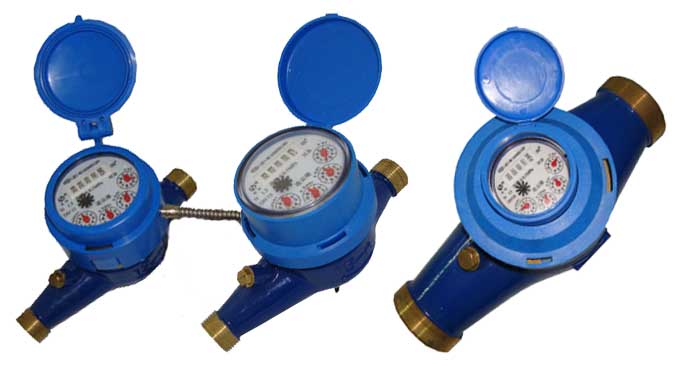

多流束旋翼干式冷水表（銅殼）DS97TAR-(15～50)E/A
用途：用來記錄流經自來水管道飲用冷水的總量。
特點：
★ 結構簡單
★ 密封計數器
★ 精確度高
★ 壓力損失小
★ 磁力傳動并防磁
★ 采用優質耐蝕材料，使用壽命長
本水表技術參數符合國際標準ISO 4064 B級，并取得質量體系ISO 9001認證。
工作條件：
★ 水壓：≤1.6MPa
★ 水溫：冷水表≤50℃
熱水表≤90℃
示值誤差限：
從分界流量到過載流量為±2%；
從最小流量到分界流量（不包括分界流量）為±5%。
參數尺寸 SPECIFICATION AND OVERALL DIMENSIONS
|
名稱 Description
|
單位
Unit
|
技術參數與尺寸
HYDRAULIC DATA AND DIMENSIONS
|
|
公稱口徑Nominal size
|
mm
|
DN15（1/2”）
|
DN20（3/4”）
|
DN25（1”）
|
DN32（1-）
|
DN40（1-”）
|
DN50（2”）
|
|
過載流量Overload flow-rate
|
m3/h
|
3
|
5
|
7
|
12
|
20
|
30
|
|
常用流量Permanent flow-rate
|
m3/h
|
1.5
|
2.5
|
3.5
|
6
|
10
|
15
|
|
分界流量Transitional flow-rate
|
l/h
|
120
|
200
|
280
|
480
|
800
|
3000
|
|
最小流量Minimum flow-rate
|
l/h
|
30
|
50
|
70
|
120
|
200
|
450
|
|
最小讀數Min. reading
|
l
|
0.05
|
0.05
|
0.05
|
0.05
|
0.5
|
0.5
|
|
最大讀數Max. reading
|
m3
|
99999.9999
|
99999.9999
|
99999.9999
|
99999.9999
|
999999.999
|
999999.999
|
|
公稱壓力 Nominal pressure
|
MPa
|
1.6
|
1.6
|
1.6
|
1.6
|
1.6
|
1.6
|
|
過載流量時壓損 ΔPmax at qs
|
MPa
|
≤0.1
|
≤0.1
|
≤0.1
|
≤0.1
|
≤0.1
|
≤0.1
|
|
L
|
mm
|
165
|
190
|
260
|
260
|
300
|
300
|
|
I
|
mm
|
245
|
290
|
380
|
380
|
428
|
428
|
|
B
|
mm
|
81
|
81
|
94
|
94
|
128
|
128
|
|
G
|
mm
|
G-B
|
G1B
|
G1-B
|
G1-B
|
G2B
|
G2-B
|
|
h
|
mm
|
107
|
108
|
118
|
123
|
170
|
170
|
|
H
|
mm
|
156
|
157
|
172
|
177
|
225
|
225
|
|
重量
Weight
|
不帶連接件
Without connections
|
Kg
|
0.99
|
1.15
|
1.7
|
2.54
|
4.42
|
4.88
|
|
帶連接件
With connections
|
Kg
|
1.26
|
1.512
|
2.318
|
3.17
|
5.37
|
6.17
|

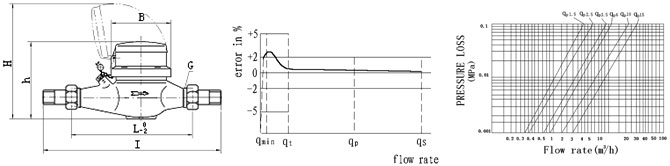

外形尺寸 OVERALL DIMENSIONS 流量誤差曲線 FLOW-ERROR CURVE 壓力損失曲線 PRESSURE LOSS CURVE
